راهنمای جامع نصب و راه‌اندازی دزدگیر اماکن (سیمی و بی‌سیم)

راهنمای جامع نصب و راه‌اندازی دزدگیر اماکن (سیمی و بی‌سیم)

نصب دزدگیر اماکن، چه سیمی و چه بی‌سیم، نیازمند دقت و رعایت اصول خاصیه تا بهترین عملکرد و امنیت رو فراهم کنه. این راهنما شامل مراحل کلی برای هر دو نوع سیستم هست.راهنمای نصب دزدگیر اماکن

ابزار و تجهیزات مورد نیاز:

• دریل و مته مناسب (برای دیوار، چوب و فلز)
• پیچ‌گوشتی (دو سو و چهار سو)
• سیم‌چین، سیم‌لخت‌کن
• کابل شبکه (برای دزدگیرهای تحت شبکه) یا کابل دوزوج (برای سنسورهای سیمی)
• بست کابل (بست کمربندی، چسب سیم یا داکت)
• تستر ولتاژ یا مولتی‌متر
• نوار چسب برق
• دفترچه راهنمای دزدگیر (بسیار مهم!)
• نردبان (در صورت نیاز)

بخش اول: برنامه‌ریزی و طراحی سیستم

قبل از شروع نصب فیزیکی، برنامه‌ریزی دقیق از اهمیت بالایی برخورداره:

1. بررسی محل نصب:

   • نقاط ورودی: تمام درب‌ها، پنجره‌ها، دریچه‌ها، نورگیرها و هر نقطه ورودی احتمالی رو شناسایی کنید.
   • نقاط ضعف: دیوارهای ضعیف، فضاهای بدون دید دوربین یا سنسور، نقاط کور و مسیرهای احتمالی ورود سارقین رو مشخص کنید.
   • منابع برق: پریزهای برق نزدیک به محل نصب پنل اصلی و سنسورها (برای بی‌سیم‌ها) یا محل عبور سیم‌ها.

2. انتخاب نوع دزدگیر (سیمی یا بی‌سیم):

   • سیمی: برای اماکنی که در حال ساخت هستند یا امکان سیم‌کشی توکار وجود داره، امنیت بالا و عدم نیاز به تعویض باتری سنسورها.
   • بی‌سیم: برای اماکنی که امکان سیم‌کشی نیست (اجاره‌ای، معماری خاص) یا نیاز به نصب سریع و انعطاف‌پذیری بیشتر. نیاز به تعویض دوره‌ای باتری سنسورها.
   • هیبرید (ترکیبی): بسیاری از پنل‌های دزدگیر جدید هم از سنسورهای سیمی و هم بی‌سیم پشتیبانی می‌کنند که انعطاف‌پذیری زیادی رو فراهم می‌کنه.

3. انتخاب سنسورها و قطعات:

   • چشمی حرکتی (PIR): برای پوشش فضاها و اتاق‌ها. در گوشه‌ها نصب شود.
   • مگنت درب و پنجره (Door/Window Contact): برای محافظت از درب‌ها و پنجره‌ها.
   • سنسور شکست شیشه (Glass Break Detector): برای پنجره‌های بزرگ و ویترین‌ها.
   • سنسور دود و حرارت: برای اعلام حریق (در صورت پشتیبانی دزدگیر).
   • سنسور لرزش (Vibration Sensor): برای دیوار، گاوصندوق یا اشیاء خاص.
   • ریموت کنترل (Keyfob): برای فعال/غیرفعال کردن از راه دور.
   • کیپد (Keypad): برای وارد کردن کد و تنظیمات.
   • آژیر داخلی/خارجی: برای اعلام خطر.
   • باتری پشتیبان: برای تامین برق در زمان قطع برق.

4. نقشه‌کشی و تعیین محل نصب:

   • با توجه به پلان ساختمان، محل دقیق پنل اصلی، کیپد، سنسورها، آژیر و مسیرهای سیم‌کشی رو روی کاغذ مشخص کنید.
   • این مرحله به جلوگیری از خطاهای احتمالی در حین نصب کمک می‌کنه.راهنمای نصب دزدگیر اماکن

بخش دوم: نصب فیزیکی قطعات

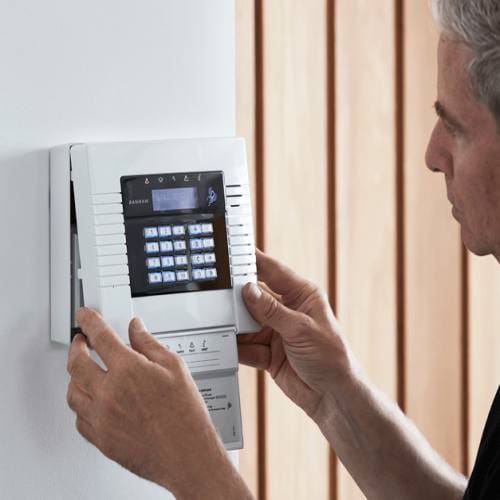

نصب دزدگیر اماکن – فروشگاه کینو1

1. نصب پنل اصلی (Central Panel):

• محل نصب:
  • در مکانی پنهان و دور از دسترس سارقین (مثلاً داخل کمد، اتاق کوچک، انباری).
  • نزدیک به منبع برق اصلی و سیم‌کشی تلفن (در صورت داشتن قابلیت تماس).
  • در ارتفاع مناسب برای دسترسی آسان به اتصالات.
• نصب:
  • براکت یا پنل رو با پیچ و رولپلاک به دیوار محکم کنید.
  • تمام سیم‌کشی‌ها (برق، سنسورها، آژیر، کیپد، تلفن) رو قبل از بستن نهایی پنل، به ترمینال‌های مربوطه متصل کنید.
  • نکته مهم: برق رو تا زمانی که تمام اتصالات برقرار نشده، وصل نکنید.

2. نصب سنسورها (چشمی حرکتی، مگنت و …):

• چشمی حرکتی (PIR):
  • ارتفاع: معمولاً 2 تا 2.4 متر از سطح زمین (طبق دستورالعمل سازنده).
  • مکان: در گوشه‌های اتاق که سنسور بتونه بیشترین پوشش رو داشته باشه.
  • نکات:
  • به سمت پنجره‌ها یا منابع گرمایی (رادیاتور، بخاری، نور مستقیم خورشید) قرار نگیره تا از آلارم کاذب جلوگیری بشه.
  • دور از فن‌های سقفی یا جریان‌های هوای قوی.
  • برای دزدگیرهای سیمی، سیم‌کشی از طریق داکت یا توکار انجام بشه.
• مگنت درب و پنجره:
  • محل نصب: یک قسمت روی چارچوب و قسمت دیگر روی لبه درب یا پنجره، روبروی هم و با حداقل فاصله ممکن (معمولاً کمتر از 1 سانتی‌متر).
  • نکته: دقت کنید که با باز و بسته شدن درب یا پنجره، مگنت‌ها از هم جدا بشن و سنسور فعال بشه.
• سنسورهای دیگر: طبق دستورالعمل سازنده و با توجه به نوع کاربردشون نصب بشن.
• برای سنسورهای سیمی: سیم‌کشی از هر سنسور به پنل اصلی باید انجام بشه. از کابل‌های دوزوج استاندارد استفاده کنید. سیم‌ها رو با بست کابل یا داکت محکم و مرتب کنید.
• برای سنسورهای بی‌سیم: فقط نیاز به نصب فیزیکی دارن و بعداً در مرحله راه‌اندازی با پنل ست میشن.راهنمای نصب دزدگیر اماکن

3. نصب کیپد (Keypad):

• محل نصب: معمولاً نزدیک درب ورودی اصلی یا در محلی که دسترسی آسان و سریع برای فعال/غیرفعال کردن سیستم وجود داره.
• ارتفاع: در ارتفاع مناسب (حدود 1.4 متر از زمین).
• اتصال: کیپد سیمی با کابل مخصوص خودش به پنل اصلی متصل میشه. کیپد بی‌سیم نیاز به سیم‌کشی نداره.

4. نصب آژیر (Siren):

• آژیر داخلی: معمولاً در نزدیکی پنل اصلی یا در یک راهرو مرکزی. باید صدای بلندی داشته باشه.
• آژیر خارجی (سیرن):
  • محل نصب: در ارتفاع بالا (دور از دسترس سارقین)، جایی که صدایش به خوبی شنیده بشه و قابل دید باشه (اغلب به همراه فلاش).
  • نکته: سیم‌کشی آژیر خارجی باید محافظت شده باشه تا سارقین نتونن به راحتی قطعش کنن.

5. نصب باتری پشتیبان:

• باتری رو در محل مخصوص خودش داخل پنل اصلی قرار بدید و کابل‌های مثبت و منفی رو به ترمینال‌های مربوطه متصل کنید. (معمولاً بعد از اتمام نصب و قبل از وصل برق اصلی).

بخش سوم: سیم‌کشی (فقط برای دزدگیرهای سیمی)

1. نقشه سیم‌کشی:


   دفترچه راهنمای دزدگیر رو با دقت مطالعه کنید. هر زون (Zone) روی پنل برای اتصال یک یا چند سنسوره.

2. سیم‌کشی زون‌ها:

   • هر سنسور سیمی (چشمی، مگنت و …) باید به یک زون روی پنل متصل بشه.
   • برخی پنل‌ها امکان سری کردن چندین سنسور روی یک زون رو هم دارن (مثلاً چند مگنت روی یک زون).
   • معمولاً سنسورها دارای ترمینال‌های NC/NO (Normaly Closed/Normaly Open) و Tamper (برای محافظت در برابر باز شدن سنسور) هستند.
   • مقاومت EOL (End-Of-Line Resistor): بسیاری از دزدگیرها نیاز به مقاومت EOL در انتهای مدار هر زون دارند. این مقاومت‌ها برای تشخیص قطع سیم یا اتصال کوتاه در مدار زون استفاده می‌شن. حتماً طبق دستورالعمل سازنده، مقاومت‌های مناسب رو نصب کنید (معمولاً در سنسور نهایی زون).راهنمای نصب دزدگیر اماکن

3. سیم‌کشی تغذیه:


   سنسورهای سیمی (مخصوصاً چشمی‌های حرکتی) نیاز به تغذیه 12 ولت دارن که از خروجی AUX پنل اصلی تامین میشه.

4. سیم‌کشی آژیر:


   کابل‌های آژیر رو به ترمینال‌های Siren یا Bell پنل متصل کنید. به پلاریته مثبت و منفی دقت کنید.

5. سیم‌کشی کیپد:


   کیپدهای سیمی معمولاً دارای 4 سیم (تغذیه، دیتا، کلاک و زمین) هستند که باید به ترمینال‌های مربوطه روی پنل وصل بشن.

6. سیم‌کشی خط تلفن (در صورت وجود):


   خط تلفن ورودی رو به ترمینال LINE و خروجی به تلفن رو به ترمینال PHONE پنل متصل کنید.

بخش چهارم: راه‌اندازی و برنامه‌ریزی نرم‌افزاری

راهنمای نصب دزدگیر اماکن

قبل از وصل برق:
تمام اتصالات رو یک بار دیگه بررسی کنید. مطمئن بشید که هیچ سیم لخت یا اتصال کوتاهی وجود نداره.

1. وصل برق اصلی:

   حالا می‌تونید برق 220 ولت AC رو به پنل اصلی وصل کنید.

2. اولین بوت و تست اولیه:

   • پنل روشن میشه.
   • معمولاً آژیر یک بوق کوتاه میزنه.
   • چراغ‌های LED روی پنل (مثل AC، Battery، Ready) باید روشن بشن.

3. وارد شدن به حالت برنامه‌ریزی (Programming Mode):

   • این کار معمولاً با وارد کردن یک کد مستر یا کد نصب (Installer Code) روی کیپد انجام میشه (این کد در دفترچه راهنما نوشته شده).
   • پنل یک بوق خاص میزنه یا چراغ Program/Trouble روشن میشه.

4. تعریف زون‌ها (Zone Programming):

   • برای دزدگیر سیمی: نوع هر زون رو تعریف کنید (مثلاً زون فوری (Instant)، زون تاخیری (Delay)، زون 24 ساعته (24-Hour) برای سنسور دود، زون عادی (Follower) و…).
   • برای دزدگیر بی‌سیم: سنسورهای بی‌سیم رو به پنل معرفی (Enroll) کنید. این کار معمولاً با قرار دادن سنسور در حالت Enroll (با باز کردن درب سنسور یا فشردن یک دکمه) و سپس فعال کردن اون (با تکان دادن چشمی یا باز کردن مگنت) انجام میشه. پنل هر سنسور رو به یک زون مشخص اختصاص میده.

5. تعیین زمان‌بندی‌ها (Timing Settings):

   • زمان ورود (Entry Delay): مدت زمانی که دارید تا پس از ورود به منزل، سیستم رو غیرفعال کنید.
   • زمان خروج (Exit Delay): مدت زمانی که دارید تا پس از فعال کردن سیستم، از منزل خارج بشید.
   • زمان آژیر (Siren Cut-off Time): مدت زمانی که آژیر پس از فعال شدن به صدا درمیاد (مثلاً 3 دقیقه).

6. تعریف کدهای کاربری (User Codes):

   • کد مستر (Master Code): برای دسترسی به همه تنظیمات (به جز برنامه‌ریزی نصب).
   • کدهای کاربری (User Codes): برای فعال/غیرفعال کردن سیستم توسط کاربران عادی.
   • کد اجبار (Duress Code): یک کد مخفی که در صورت فعال کردن، دزدگیر رو غیرفعال می‌کنه اما به صورت پنهانی به شماره‌های اضطراری پیام میده.

7. تنظیم شماره‌گیر (Dialer/Communicator Settings):

   • برای سیم‌کارتی (GSM/GPRS): شماره‌های تلفن همراهی که دزدگیر باید در زمان آلارم به آن‌ها پیامک یا تماس بگیره رو وارد کنید.
   • برای خط ثابت (PSTN): شماره‌های تلفن ثابتی که دزدگیر باید با آن‌ها تماس بگیره.
   • تنظیمات نرم‌افزار موبایل: در صورت داشتن اپلیکیشن، پنل رو با نرم‌افزار همگام‌سازی کنید.

8. تست سیستم (System Test):

   • تست سنسورها: هر سنسور رو جداگانه فعال کنید (راه رفتن جلوی چشمی، باز کردن درب/پنجره). پنل باید عکس‌العمل نشون بده (مثلاً روی کیپد شماره زون رو نمایش بده).
   • تست آژیر: سیستم رو فعال کنید و یکی از سنسورها رو فعال کنید تا آژیر به صدا دربیاد.
   • تست باتری: برق اصلی رو قطع کنید و مطمئن بشید که سیستم با باتری پشتیبان کار می‌کنه.
   • تست تماس/پیامک: سیستم رو در حالت آلارم قرار بدید و مطمئن بشید که به شماره‌های تعریف شده تماس/پیامک ارسال میشه.

9. خروج از حالت برنامه‌ریزی:


   معمولاً با وارد کردن کد خاص یا فشردن دکمه Exit/Arm/Disarm.
   راهنمای نصب دزدگیر اماکن

نکات مهم و مشکلات رایج:

• دفترچه راهنما:
  همیشه و همیشه دفترچه راهنمای دزدگیر خود را به دقت مطالعه کنید. هر برند و مدل دزدگیر، دستورالعمل‌های خاص خودش رو داره.

• نصب مقاومتی (Tamper Switch):

  حتماً سنسورها و پنل اصلی رو به گونه‌ای نصب کنید که در صورت باز شدن یا دستکاری، سیستم آلارم بده.

• عدم آلارم کاذب:


  بعد از نصب، سیستم رو برای چند روز در حالت فعال (با مراقبت) رها کنید و ببینید آیا آلارم کاذبی وجود داره یا نه. منابع آلارم کاذب (حیوانات خانگی، پرده‌های در حال حرکت، جریان هوا، نور مستقیم) رو شناسایی و رفع کنید.

• پوشش دهی:

  مطمئن بشید که تمام نقاط آسیب‌پذیر به خوبی پوشش داده شده‌اند و هیچ نقطه کوری وجود نداره.

• بسته‌بندی مناسب:

  بعد از نصب، سیم‌ها رو مرتب و محکم کنید تا از آسیب دیدن یا قطع شدن جلوگیری بشه.

• برچسب‌گذاری:


  برای راحتی کار، می‌تونید زون‌ها و سنسورها رو برچسب‌گذاری کنید.

• آموزش کاربران:

  به تمام کاربرانی که با دزدگیر سروکار دارن، نحوه فعال/غیرفعال کردن و اقدامات لازم در زمان آلارم رو آموزش بدید.
