سلام! نصب صحیح چشمی حرکتی (PIR Sensor) در سیستم‌های دزدگیر اماکن برای عملکرد دقیق و جلوگیری از آلارم‌های خطا (False Alarm) بسیار حیاتی است. این اصول هم برای چشمی‌های سیمی و هم بی‌سیم مشترک هستند، با این تفاوت که در بی‌سیم نیازی به کابل‌کشی ندارید و باید به محل قرارگیری باتری و قدرت سیگنال توجه کنید.اصول نصب چشمی حرکتی

بریم سراغ اصول نصب که شامل چند بخش کلیدی میشه:

۱. انتخاب مکان مناسب:

• محیط داخلی:
   چشمی‌های PIR (Passive Infrared) بر اساس تشخیص تغییرات دمایی و حرکت جِرم حرارتی کار می‌کنند.

  • محل‌های ورودی:
     نزدیک درب‌ها و پنجره‌ها که محل احتمالی ورود سارقین است، بهترین مکان برای نصب چشمی‌هاست.
  • کنج اتاق‌ها:
     بهترین نقطه برای پوشش حداکثری فضا. چشمی‌ها معمولاً زاویه دید مشخصی (مثل ۹۰ درجه) دارند و نصب در کنج، این زاویه را بهینه می‌کند.
  • ارتفاع مناسب:
    معمولاً بین ۲.۱ تا ۲.۴ متر (حدود ۷ تا ۸ فوت) از سطح زمین، اما همیشه به دستورالعمل سازنده چشمی مراجعه کنید. ارتفاع نامناسب می‌تواند باعث کاهش کارایی یا آلارم خطا شود.
  • پوشش متقاطع (Cross-Pattern):
    در فضاهای بزرگ، چشمی را طوری قرار دهید که حرکت در مسیرهای احتمالی سارقین، خط دید چشمی را قطع کند. (تصور کنید یک نفر از یک سمت اتاق به سمت دیگر می‌رود و خط دید چشمی را قطع می‌کند.)

• اجتناب از منابع تداخل (بسیار مهم):

  • نور مستقیم خورشید یا منابع حرارتی:
     چشمی را مستقیماً رو به پنجره‌هایی که نور خورشید به آنها می‌تابد، رادیاتورها، بخاری‌ها، شومینه‌ها، دریچه‌های گرمایش/سرمایش (HVAC)، یا هر منبع گرمایشی دیگری نصب نکنید. تغییرات دمایی ناشی از این منابع می‌تواند باعث آلارم خطا شود.
  • جریان هوا:
    از نصب در معرض باد مستقیم کولر، فن، یا جریان هوای قوی خودداری کنید.
  • حیوانات خانگی:
     اگر چشمی برای محیط با حیوانات خانگی (Pet-Immune) طراحی نشده، آن را در محلی نصب نکنید که حیوانات به راحتی بتوانند جلوی آن حرکت کنند. چشمی‌های Pet-Immune معمولاً حساسیت پایینی دارند و حرکت حیوانات کوچک را نادیده می‌گیرند.
  • مواد ارتعاشی:
     روی دیوارهای دارای لرزش یا سطوح ناپایدار نصب نکنید.

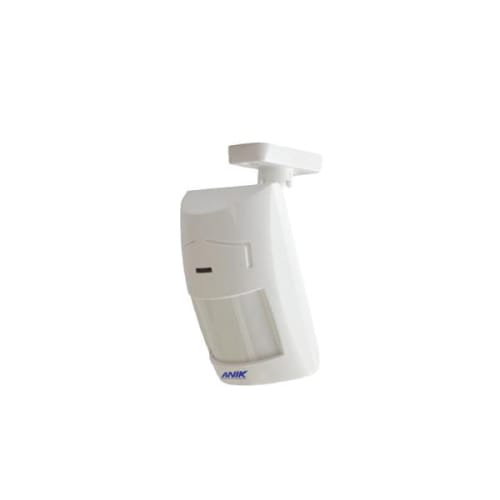

    چشمی حرکتی سیتی گارد برد بلند

۲. جهت‌دهی و تنظیمات:

• جهت‌دهی بهینه:

  • نه رو به دیوار:
    چشمی نباید مستقیماً رو به دیوار نصب شود، زیرا این کار باعث کاهش ناحیه پوشش‌دهی می‌شود.
  • عدم انسداد دید:
    مطمئن شوید که هیچ مانعی (پرده، مبلمان بلند، گیاهان بزرگ) دید چشمی را مسدود نمی‌کند.
  • ترجیحاً دید از کنار:
    بهترین حالت برای چشمی‌های حرکتی این است که حرکت اجسام را به صورت عرضی تشخیص دهند، نه مستقیم به سمت آن‌ها یا از آن‌ها دور شدن. حرکت عرضی، تغییرات بیشتری در میدان دید حرارتی چشمی ایجاد می‌کند.
    اصول نصب چشمی حرکتی

• تنظیمات حساسیت (Sensitivity):

  • بسیاری از چشمی‌ها دارای جامپرهای تنظیم حساسیت هستند (مثلاً Normal/High). در ابتدا با تنظیمات پیش‌فرض شروع کنید و در صورت نیاز به دلیل آلارم‌های خطا، حساسیت را کاهش دهید.

• تنظیمات شمارش پالس (Pulse Count):

  • این ویژگی به چشمی اجازه می‌دهد تا برای تشخیص حرکت، نیاز به چندین پالس حرارتی متوالی داشته باشد. این کار به کاهش آلارم‌های خطا کمک می‌کند. (مثلاً: نیاز به دو پالس در زمان مشخص برای تشخیص حرکت واقعی).

۳. سیم‌کشی (برای چشمی‌های سیمی):

• استفاده از کابل مناسب:
   معمولاً کابل ۴ رشته یا ۶ رشته (برای مدل‌های دارای تمپر و LED) استفاده می‌شود.
  • دو رشته برای تغذیه:
     ۱۲ ولت DC (مثلاً از خروجی AUX پنل دزدگیر).
  • دو رشته برای زون (Alarm Output):
     اتصال به ورودی زون پنل دزدگیر.
  • دو رشته برای تمپر (Tamper Switch):
     این سیم‌ها برای تشخیص باز شدن محفظه چشمی و اعلام هشدار در صورت تلاش برای دستکاری استفاده می‌شوند و اتصال آن‌ها به زون ۲۴ ساعته پنل دزدگیر توصیه می‌شود.
• سیم‌کشی منظم:
  سیم‌ها را از داخل دیوار یا داکت عبور دهید تا هم ظاهر خوبی داشته باشد و هم از آسیب فیزیکی محافظت شود.
• رعایت قطبیت:
  هنگام اتصال تغذیه، قطب مثبت و منفی را رعایت کنید.
• مقاومت‌های انتهای خط (EOL Resistors):
  در سیستم‌های دزدگیر، برای هر زون (Zone) معمولاً از مقاومت‌های EOL استفاده می‌شود تا از قطع شدن یا اتصال کوتاه سیم‌کشی زون جلوگیری شود. این مقاومت‌ها باید در انتهای خط، یعنی داخل چشمی یا نزدیک آن نصب شوند.
  اصول نصب چشمی حرکتی
  چشمی دزدگیر پارادوکس مدل PRO 476 پلاس

۴. تست و آزمایش:

• تست پیاده‌روی (Walk Test):
  پس از نصب، دزدگیر را در حالت تست قرار دهید (معمولاً با وارد کردن کد خاص) و در ناحیه پوشش‌دهی چشمی حرکت کنید تا مطمئن شوید چشمی به درستی حرکت را تشخیص می‌دهد و LED آن روشن می‌شود.
• تست آلارم خطا (False Alarm Test):
  • چند دقیقه صبر کنید تا چشمی پایدار شود.
  • سپس در محیط بمانید بدون اینکه حرکت کنید.
  • منابع تداخلی احتمالی (مثلاً روشن کردن کولر یا باز کردن پنجره) را بررسی کنید تا مطمئن شوید چشمی بدون حرکت شما فعال نمی‌شود.
• بررسی LED: LED
  روی چشمی معمولاً برای نشان دادن تشخیص حرکت روشن می‌شود. در بسیاری از چشمی‌ها می‌توان این LED را پس از نصب و تست غیرفعال کرد تا جلب توجه نکند.اصول نصب چشمی حرکتی
  سنسور چشمی وزنی سیمی DSC 106

۵. ملاحظات خاص:

• چشمی‌های سقفی (Ceiling Mount PIR):
  این چشمی‌ها برای پوشش ۳۶۰ درجه در مرکز اتاق مناسب هستند. اصول انتخاب مکان و دوری از منابع تداخلی همچنان پابرجاست.
• چشمی‌های پرده‌ای (Curtain PIR):
   این چشمی‌ها یک خط تشخیص باریک ایجاد می‌کنند و برای محافظت از پنجره‌ها یا درب‌ها مناسب هستند.
• چشمی‌های وایرلس (Wireless PIR):
  • علاوه بر موارد بالا، به قدرت سیگنال (RSSI) در محل نصب توجه کنید.
  • اطمینان از عمر باتری و تعویض به موقع آن (پنل دزدگیر معمولاً ضعیف شدن باتری را اعلام می‌کند).

با رعایت این اصول، می‌توانید اطمینان حاصل کنید که چشمی حرکتی شما به بهترین شکل عمل کرده و امنیت اماکن را به طور موثری تامین می‌کند. اگر سوال یا بخش خاصی مد نظرتون هست، بپرسید تا عمیق‌تر بهش بپردازیم!
